АСУКВ компрессорных установок
1. Наименование Системы
Полное наименование Системы: Автоматизированная система управления каскадным включением компрессорных установок, расположенных по адресу: г. Щелково, Жегаловская промзона, 10.
Краткое наименование: АСУКВ компрессорных установок.
2. Назначение Системы
АСУКВ предназначена для оперативного контроля и управления оборудованием и исполнительными механизмами для производства сжатого воздуха для нужд производства. Система управления постоянно ведет статистику работы компрессорного центра по различным контрольным параметрам и на основании этого корректирует работу оборудования с целью достижения наибольшей энергоэффективности.
3. Перечень оборудования, подлежащего диспетчеризации
- Датчики давления компрессорных установок – 8 шт.;
- Датчики давления в пневмомагистрале – 4 шт.;
- Датчики температуры компрессорных установок – 8 шт.;
- Датчик температуры в компрессорной – 4 шт. (2 – первая очередь, 2 – вторая очередь);
- Электромагнитный клапан воздушный компрессорных установок – 8 шт.;
- Осушитель рефрижераторный – 2 шт. (один осушитель на четыре компрессорные установки. В состав разрабатываемой системы управления не входит. Использует штатную систему управления и заводские настройки.);
- Расходомер воздушный (до 30 м3/мин) – 1 шт.;
- Вентиляция вытяжная – 2 компл. (по одному комплекту на каждую компрессорную).
Информационный объём Системы: дискретные сигналы – 130, аналоговые сигналы – 52, интерфейсные сигналы - 575.
4. Функции, выполняемые Системой
- Обеспечение заданного диапазона давления в пневмомагистрали в автоматическом режиме при любом расходе воздуха (но не более суммарного паспортного расхода всех включенных компрессорных установок).
- Каскадное подключение/отключение компрессоров в зависимости от текущего расхода воздуха.
- Поддержание заданной величины давления в пневмомагистрали в автоматическом режиме при любом расходе воздуха.
- Автоматическое перераспределение нагрузки на массив компрессоров и сохранение заданной величины давления в пневмомагистрали при выходе из строя части компрессорных установок или добавления (восстановления) компрессоров в массив.
- Обеспечение равномерной наработки моточасов всех компрессоров.

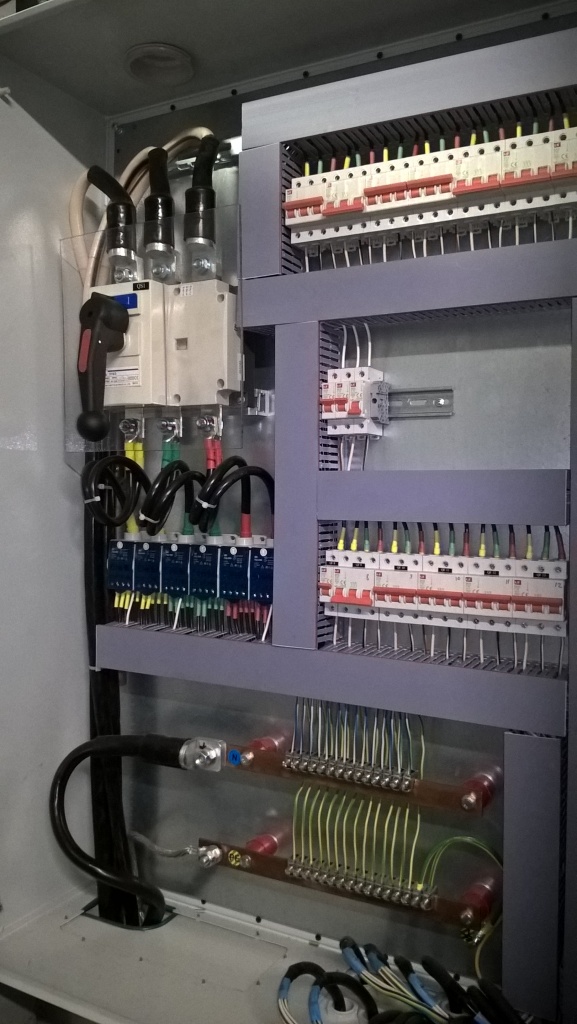

- Контроль состояния автоматических выключателей в распределительном шкафу.
- Автоматическое восстановление системы после ликвидации причин срабатывания противоаварийных защит.
- Обеспечение возможности ручного управления каждым компрессором из массива в случае отключения центральной системы управления.
- Контролирование температуры воздуха внутри помещения компрессорной.
- Автоматическое управление вытяжной вентиляцией в помещении компрессорной.
- Автоматическое оповещение об авариях с использованием GSM-модема.
5. Основные решения

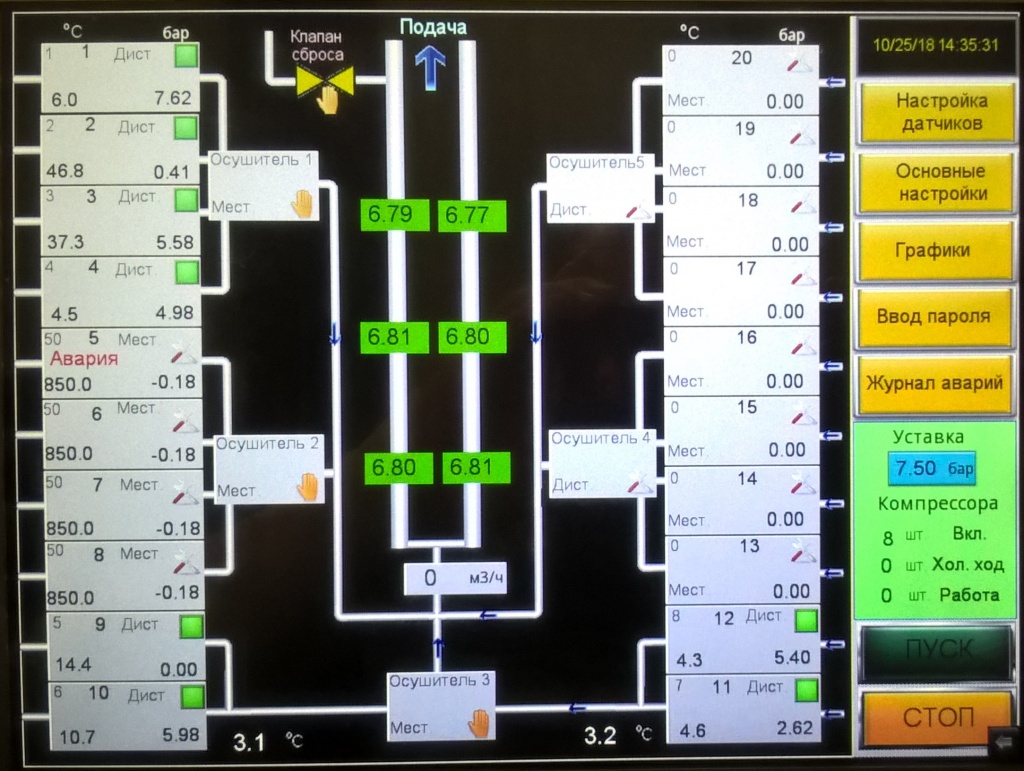

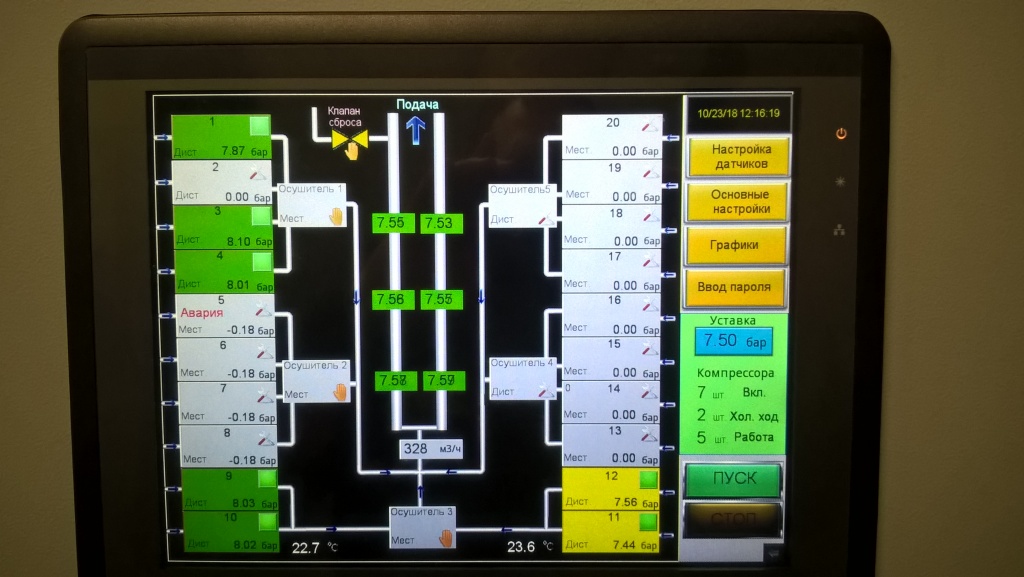

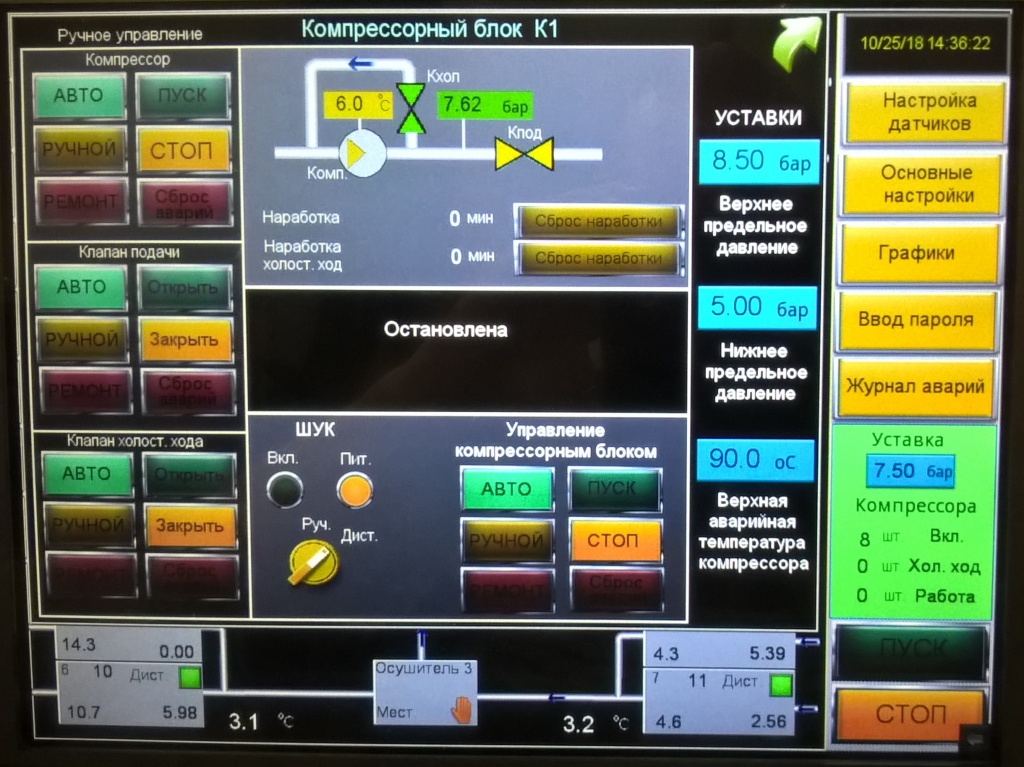

Проектом применена Система с использованием программируемого логического контроллера Delta AS300, модулей ввода/вывода и панели оператора Weintek.
|
