САУ газовой котельной мощностью 45 МВт Новомосковский административный округ, д. Рассказовка
1. Наименование объекта.
Система автоматического управления газовой котельной – САУ газовой котельной.
2. Краткое описание автоматизируемого объекта.
Газовая котельная с 5-ю котлами с полной автоматизацией технологических процессов.
Мощность котельной – 45 МВт.
Информационный объем системы: дискретные сигналы – 100, аналоговые сигналы – 10.
3. Функции, выполняемые Системой.
· Прием информации о состоянии оборудования от первичных датчиков в виде аналоговых и дискретных сигналов.
· Автоматическое регулирование температуры в подающем трубопроводе котлового контура.
· Автоматическое регулирование температуры в обратном коллекторе котлового контура.
· Автоматическое регулирование давления в котловом контуре.
· Автоматическая подпитка котлового контура химподготовленной воды.
· Автоматическое управление насосами в группе.
· Каскадное управление котлами.
· Отсечное быстро отсечного газового клапана при загазованности помещения по СО и СН, пожаре, пропадании напряжения.

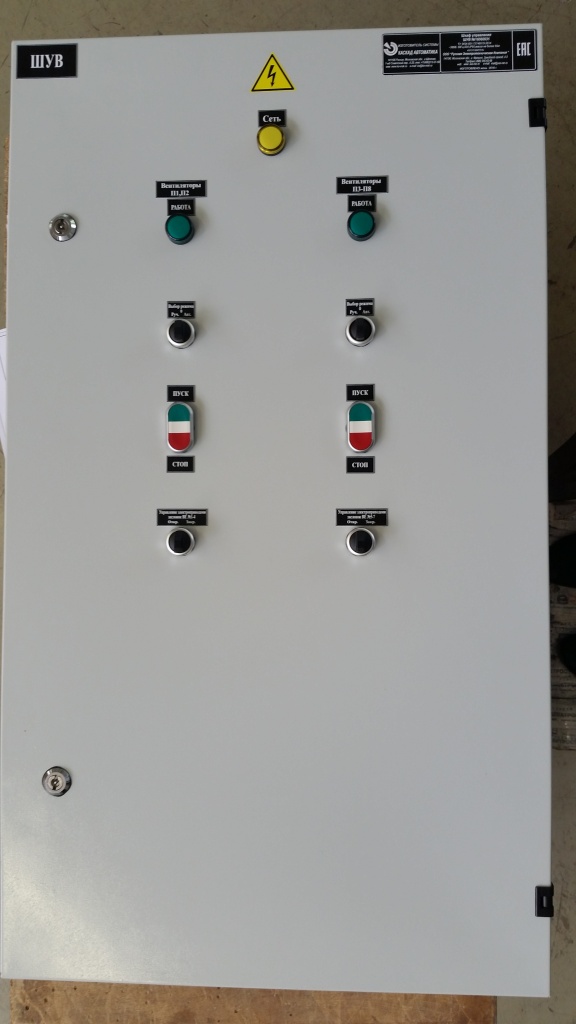

· Автоматическое управление вентиляцией котельной.
· Контроль состояния оборудования и значений технологических параметров.

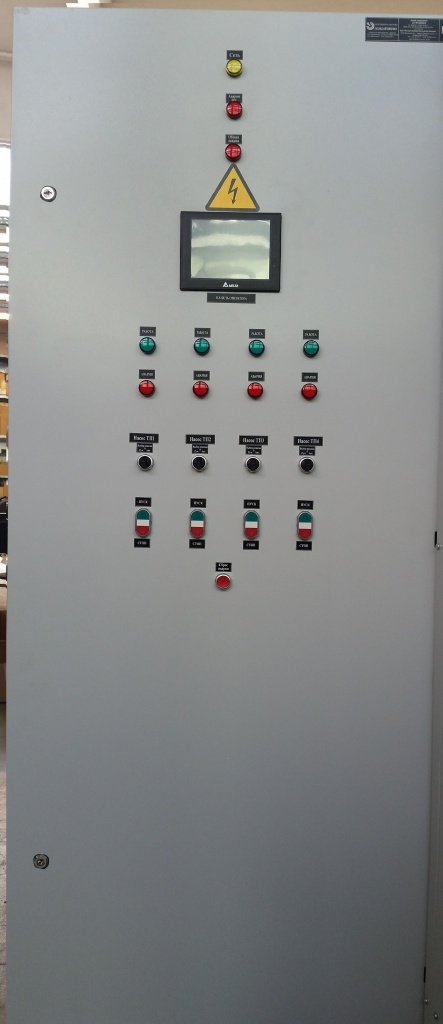

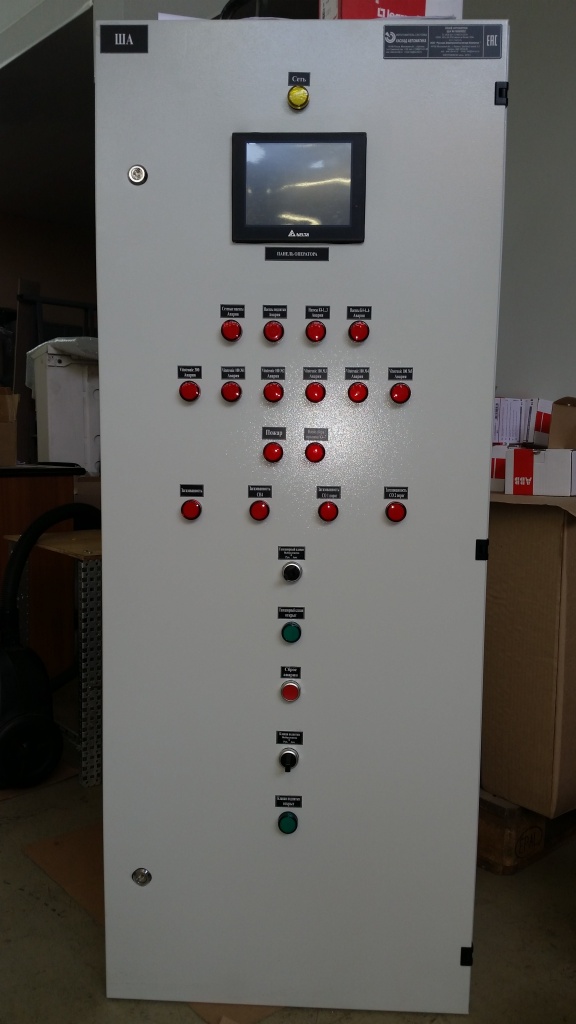

· Индикация на панели оператора САУ, текущие значения параметров и состояние оборудования.
· Аварийная сигнализация, с принудительной индикацией причины при отклонении параметров от установленных пределов, неисправностях и авариях оборудования.
4. Основные решения.

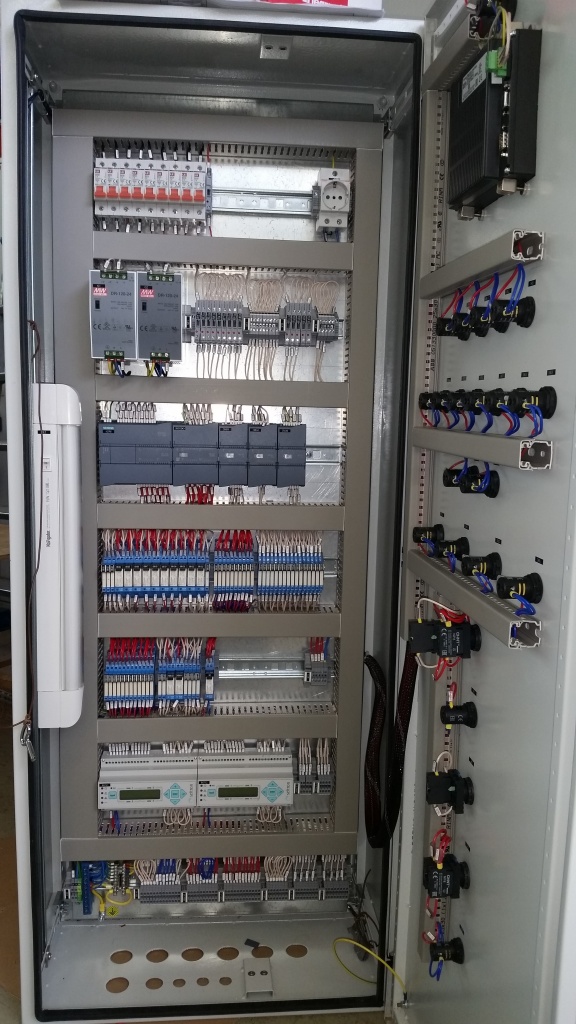

САУ котельной реализована на базе программируемого логического контроллера Siemens Simatic S7-1200.
