Выполненные проекты по Автоматизации и Электроснабжению

Система является территориально распределенной многоуровневой информационно-измерительной системой реального времени.

Первый уровень (полевой уровень) Системы реализует функции получения и первичного преобразования информации о протекании технологических процессов и об оперативном состоянии оборудования. Этот уровень представлен такими устройствами, как датчики, исполнительные механизмы и другие КИП и А (включая средства автоматики, встроенные в технологическое оборудование). В объём проектирования Системы входит следующее оборудование первого уровня:

· Датчики температуры воздуха коридоров инженерных модулей

· Датчики температуры воздуха горячего и холодного коридоров серверных модулей

· Датчики давления холодоносителя

· Датчики температуры холодоносителя

· Кондиционеры

· Клапаны

Второй уровень (уровень локальных САУ) Системы реализует функции регулирования, противоаварийной защиты и блокировок, как на уровне отдельных агрегатов, так и на уровне отдельных установок и подсистем. В аппаратном плане этот уровень представлен САУ холодильной машиной.

Третий уровень (уровень РСУ) Системы реализует функции сбора данных с датчиков, исполнительных устройств и локальных САУ и объединение их в одну среду передачи данных для возможности контроля и управления с верхнего уровня. Оборудование РСУ должно обладать возможностью непосредственного обмена информацией с оборудованием всех остальных уровней, включая как физические каналы связи, так и открытые протоколы, использующиеся в смежных системах.

В данном проекте АСДУ в качестве канала связи используются Modbus RTU и TCP/IP. Также следует отметить тот факт, что насосы холодильной машины «связываются» между собой по протоколу LonWork, поэтому для передачи данных на верхний уровень, используется конвертер LonWork – Modbus.

Этот уровень представлен следующими устройствами: ПЛК 308 CS, аналоговыми и дискретными модулями ввода-вывода информации фирмы «Овен» и коммутаторами Moxa EDS 208A.

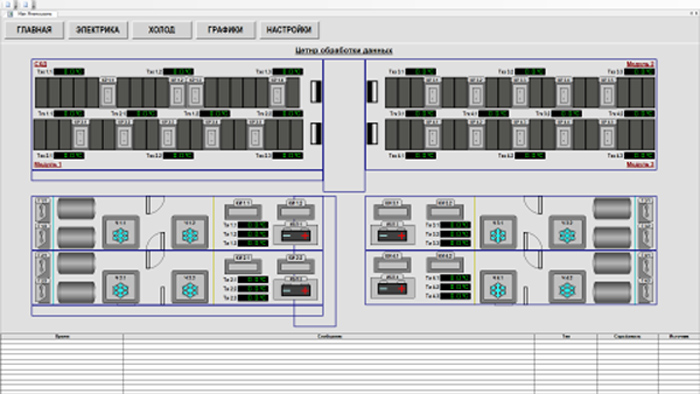

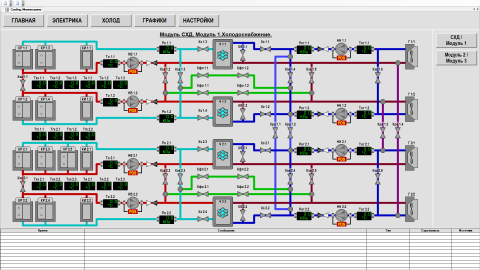

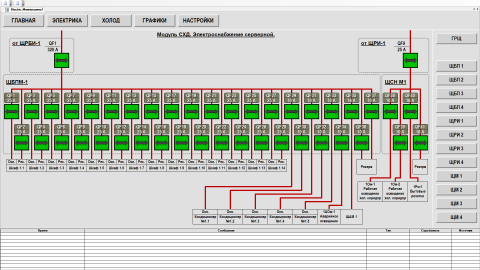

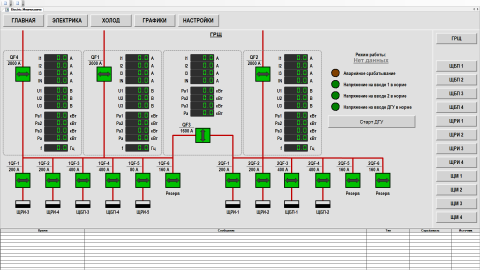

Четвёртый уровень (уровень ОДС) Системы реализует функции оперативного (диспетчерского) контроля и управления технологическими объектами. Уровень оперативно-диспетчерской службы предназначен для накопления, хранения, обработки (обобщения) и представления значительных массивов информации.

В Системе должны быть реализованы информационные интерфейсы для обеспечения необходимого взаимодействия между ее компонентами (внутренняя совместимость) и интерфейсы обмена данными с внешними системами (внешняя совместимость).

Передача данных происходит по TCP/IP протоколу. Информация с ПЛК инженерного модуля и коммутаторов серверного модуля поступают в центральный коммутатор Moxa EDS 316, который связан с АРМом оперативного персонала.

Информационный объём Системы: дискретные сигналы – 119, аналоговые сигналы – 33, интерфейсные сигналы – 8.

3. Функции, выполняемые Системой

· контроль состояния технологического оборудования и хода технологических процессов;

· регулирование режимов работы технологического оборудования;

· аварийная защита технологических установок и отдельных агрегатов;

· защита информации от несанкционированного доступа;

· ведение технологической базы данных;

· управление технологическим оборудованием;

· измерение и сигнализация технологических параметров и положений исполнительных механизмов;

· регулирование режимных технологических параметров;

· аварийная защита технологического оборудования;

· взаимодействие со смежными подсистемами.

4. Основные решения

АСДУ ИС ЦОД реализована на базе оборудования «ОВЕН»:

· Контроллер ОВЕН ПЛК 308 CS;

· Контроллер ОВЕН ПЛК 110-30;

· Модули ввода-вывода: МВ110-8А, МВ110-8АС, МВ110-24.32Д, МВ110-32ДН, МУ 110-8Р.
