АСДУ ИС ЦОД МИ ФНС России
1. Наименование объекта.
Автоматизированная система диспетчерского управления и контроля системы кондиционирования серверных помещений МИ ФНС России по ЦОД– АСДУ ИС ЦОД МИ ФНС России.
2. Краткое описание автоматизируемого объекта.
Оборудование, подлежащее автоматизации:
• Кондиционеры:
Кондиционер Emicon (10шт.);
Кондиционер General Climate (12шт.)
Кондиционер Uniflair (7шт.)
Канальный кондиционер Fujitsu (1шт.)
Канальный кондиционер General (2шт.)
Канальный кондиционер Mitsubishi Heavi (1шт.)
• КИП:
Датчики температуры Reallab (19 шт.)
Датчики протечки (77шт.)
• Прочее оборудование:
Пароувлажнитель Carel (2шт.)
Сухая градирня General Climate (3шт.)
Шкаф управления насосами Grundfos (1шт.)
Устройство ротации кондиционеров (1шт.)
Информационный объем системы: дискретные сигналы – 65, интерфейсные сигналы – 50.

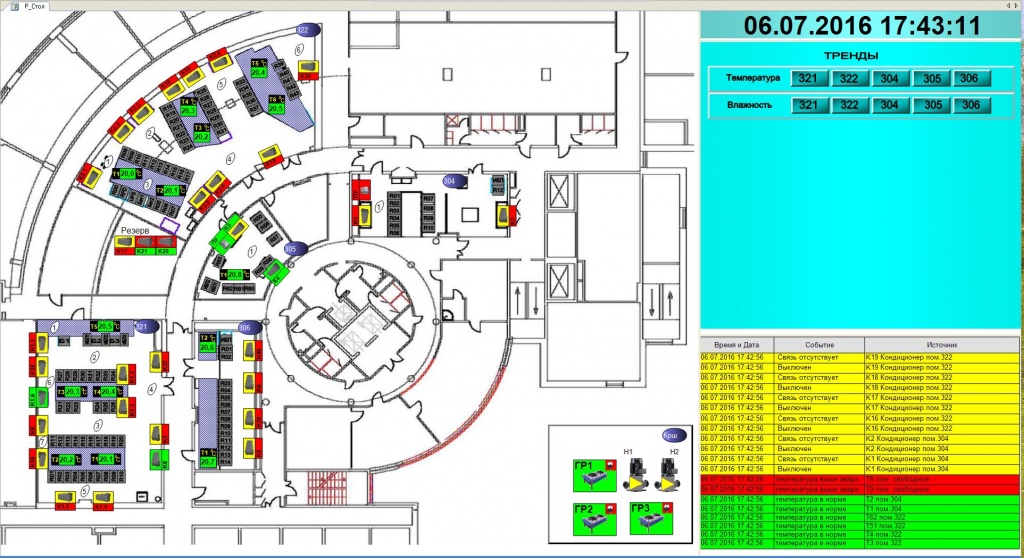

3. Функции, выполняемые Системой.
Функции Системы реализованы в соответствии с техническим заданием на проектирование.

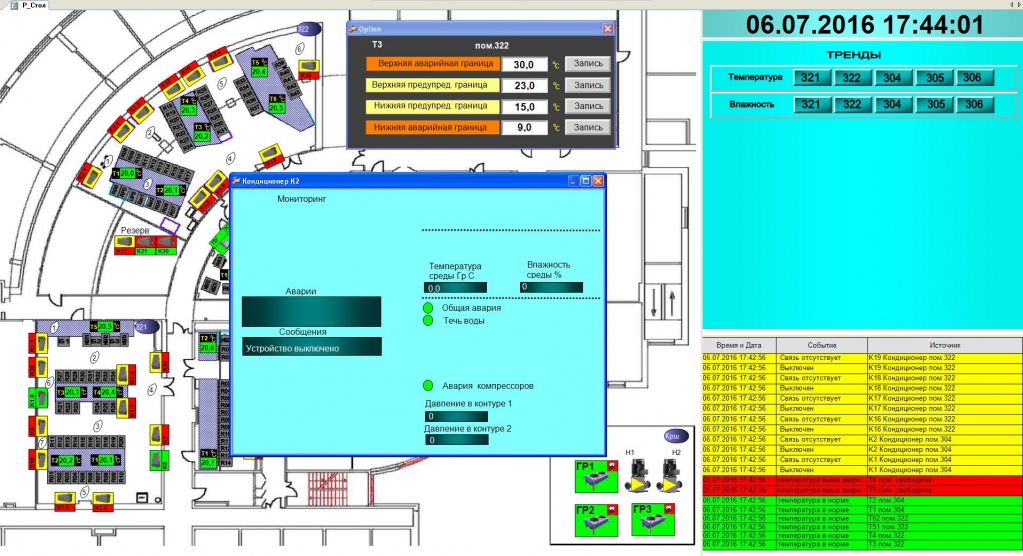

o Контроль/дистанционное управление технологическими кондиционерами - Контроль состояния и параметров функционирования кондиционеров, автоматическое/автоматизированное (диспетчерское) управление (по протоколу Modbus RTU).
o Контроль/дистанционное управление насосами системы кондиционирования - контроль состояния и параметров функционирования, автоматическое / автоматизированное управление, контроль наличия питания насосов (по протоколу Modbus RTU).
o Контроль температуры в технологических помещениях (по протоколу Modbus RTU).
o Контроль протечек – определение места протечки (под кондиционерами, клапанами, задвижками и стыковочными элементами системы холодоснабжения) (посредством сигналов типа «сухой контакт» от датчиков протечки).
4. Основные решения.
В проекте применена система автоматизации с использованием программируемого логического контроллера Beckhoff CX 8090 (шкаф диспетчеризации ШАСДУ).
Перечень оборудования шкафа ШАСДУ:
• Программируемый логический контроллер Beckhoff CX 8090;
• Модули дискретного ввода EL1809;
• Модули дискретного вывода EL2809;
• Интерфейсный модуль EL6022.
